滤光片分类

来源：湖南瑞诚光电 日期：2020-03-19 16:59:02 点击：47612 属于：行内文章

   滤光片的定义
       首先我们要知道滤光片它是一种光学器件，即透射所需要波长的光波，而过滤掉不需要波长光的光学器件称之为滤光片。从这个定义来看，所有滤光片的共性就是不能让成像变得更明亮，因为所有的滤光片都会或多或少的吸收某些波长的光导致物体变暗。

       滤光片的原理：
       它是在基片上镀制光学薄膜，或者在其中添加染料制成，可以吸收或反射光波中特定的波段或者精确选择小范围波段光波通过，从而获得各种不同的光谱特性。

       市面上滤光片产品主要按照光谱特性、光谱波段、膜层材料、应用领域等来分类：

       按光谱波段分为：紫外滤光片、可见滤光片、近红外滤光片、中红外滤光片、远红外滤光片；

       按光谱特性分为：干涉滤光片、分光滤光片、中性密度滤光片、反射滤光片、负性带阻滤光片、偏振滤光片等；

       常见干涉滤光片分截止滤光片和带通滤光片两类，是利用干涉原理只使特定光谱范围的光通过，通常由多层薄膜构成。

       截止滤光片：
       截止滤光片能把光谱范围分成两个区，一个区叫截止区，其中的光不能通过，而另一区叫通带区，其中的光能充分通过或者高透。截止滤光片有短波通滤光片（只允许短波方向的光通过，又叫低通滤光片）和长波通滤光片（只允许长波方向光通过，又叫高通滤光片）。

       带通滤光片：
       带通滤光片只允许特定波段的光通过，通带以外的光截止，带通滤光片光学指标主要是中心波长（CWL），半带宽（FWHM），根据需要，带通滤光片的通带可从红外到紫外，我们往往把通带较窄的（带宽小于30nm的）称为窄带滤光片，而带宽大于60nm以上的称为宽带滤光片。

       按膜层材料分为：软膜滤光片、硬膜滤光片；
       硬膜滤光片不仅指薄膜硬度方面，更重要的是它的激光损伤阈值，它广泛应用于激光系统当中。

       按应用范围分为：医用生化仪用滤光片、荧光显微镜滤光片、多波段硬膜滤光片、美容仪器滤光片、激光测距滤光片、安防监控滤光片等等。

       最后我们来说一下业内很多人说的彩色滤光片，彩色滤光片又叫颜色滤光片、颜色片，它并不是一片滤光片，它分成许多种如红色滤光片、绿色滤光片、紫色滤光片、蓝色滤光片、黄色滤光片等，每种滤光片都能利用它本身的颜色。它们可以是长波通型也可以是带通型，它们可以是镀膜型彩色滤光片和有色玻璃两种。

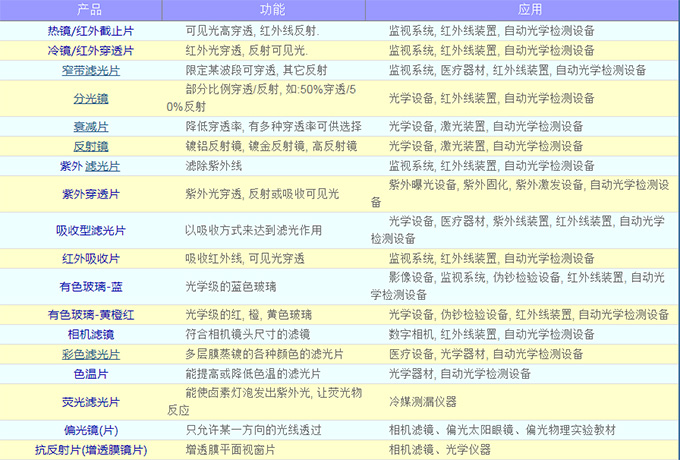

       附上常见滤光片分类和基本应用领域表供大家参考：
