nbp532nm超窄带滤光片点击：31486
时间：2020-04-18 10:09:03
|
NBP532nm窄带滤光片只允许中心波长532nm±1nm的绿光透过，带宽仅8±1nm，峰值透过率大于90%，截止深度OD5，通带以外的光截止至1100nm近红外。产品基于激光应用开发，采用磁控溅射硬膜工艺，具备较高的激光损伤阈值，主要用于荧光显微镜、PCR荧光检测分析仪、激光测距机、激光医疗美容仪器等场景。
技术参数：
| 工艺（Process） | 磁控溅射镀膜（硬膜） |
|---|---|
| 基片材质 | 石英玻璃/浮法玻璃（可按客户要求） |
| 波长范围 | 现货210~1100nm，可按客户要求定制 |
| 中心波长（CWL） | 532±1nm |
| 带宽（FWHM） | 8±1nm |
| 入射角度 | 0度 |
| 峰值透过率（T peak） | ＞90％ |
| 截止深度（Blocking） | OD5 |
| 起始波长（λcut-on） | 529nm |
| 截止波长（λcut-off） | 535nm |
| 尺寸（Dimension） | φ25×1.1mm，其他尺寸可做 |
| 表面质量 | 40/20 |
| 表面平行度 | λ/4 |
| 用途（Application） | 荧光显微镜、PCR荧光检测分析仪、激光测距机、激光器、同轴监测、激光医疗美容仪器、酶标仪 |
532nm是倍频绿激光的基准波长，对滤光片的激光损伤阈值有硬性要求，因此本产品必须使用硬膜工艺：平均透过达90％以上、带宽仅8nm、截止深度OD5，在激光应用和荧光应用中兼备高透过与高截止，无杂散光、成像对比度清晰，性能对标进口chroma、THORLABS、semrcok等品牌滤光片。

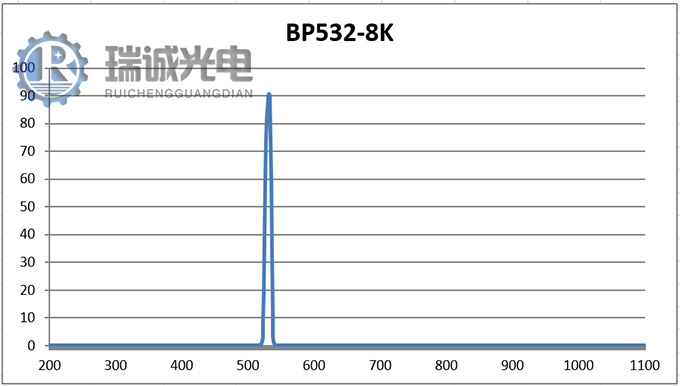

NBP532nm窄带滤光片实测曲线：
532nm常来自倍频激光器，光功率密度高，软膜容易被打裂或烧蚀。本产品采用磁控溅射硬膜，膜系设计与工艺参数针对激光损伤阈值优化，膜层牢固耐激光照射。
8nm窄带宽只放过532nm附近的荧光信号、抑制激发光与杂散光；OD5表示截止波段光强衰减至十万分之一，两者共同保证成像/检测的高对比度与低背景噪声。
可以。激光医疗美容（如532nm翠绿宝石/倍频 Nd:YAG 应用）是本文用途清单内的场景，选型时请提供您的激光器功率密度与光斑参数，由我们确认损伤阈值匹配性。
